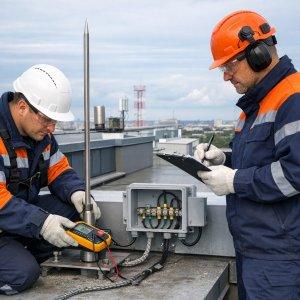

Проверка состояния молниезащиты

Проверка состояния молниезащиты (ПСМ) — это обязательная и исключительно важная процедура, подтверждающая работоспособность всего комплекса защиты здания от ударов молнии. Она охватывает контроль как внешних элементов молниезащиты (молниеприёмников, токоотводов, заземлителей), так и внутренних средств защиты — устройств защиты от импульсных перенапряжений (УЗИП).

Основная задача — убедиться, что защитный комплекс находится в исправном состоянии и способен безопасно отвести разряд в землю, не нанося ущерба людям, строительным конструкциям, оборудованию и инженерным сетям. Даже внешне исправная конструкция со временем может утратить свои защитные свойства из-за коррозии, ослабления соединений или изменений в конфигурации объекта.

ПСМ позволяет:

• оценить соответствие фактического состояния защитного комплекса требованиям нормативных документов;
• оценить качество монтажа и корректность функционирования;
• выявить дефекты, повреждения и скрытые нарушения;
• определить корректировки в конструкции объекта или элементов молниезащиты;
• документально подтвердить безопасность объекта.

Цель проверки устройств молниезащиты

Главная цель исследования устройств — обеспечение надежной защиты объекта от грозовых разрядов. Молния — это мощный электрический импульс, который может привести к пожару, выходу из строя электрооборудования, повреждению конструкций и угрозе жизни людей.

В ходе анализа эксперты устанавливают:

• соответствует ли система проектной документации;
• соблюдены ли требования нормативно-технической документации (НТД);
• обеспечена ли надежная электрическая связь между всеми элементами системы;
• не превышают ли измеренные параметры допустимые значения.

ПСМ требуется для жилых, общественных и промышленных зданий, складов, АЗС, опасных производств и объектов с дорогостоящим оборудованием.

Виды испытаний и проверка устройств молниезащиты зданий

ПСМ включает несколько видов контроля, которые могут проводиться как комплексно, так и по отдельности.

1. Визуальный осмотр.

Позволяет выявить очевидные дефекты без применения измерительных приборов.

Во время осмотра оценивают:

• целостность молниеприёмников и токоотводов;
• отсутствие коррозии, трещин и механических повреждений;
• надежность креплений;
• состояние болтовых и сварных швов;
• отсутствие обрывов и следов перегрева.

Швы сварки дополнительно проверяются простукиванием молотком — глухой звук может указывать на дефекты.

2. Проверка металлосвязи.

На этом этапе измеряется переходное сопротивление между:

• молниеприёмниками и токоотводами;
• токоотводами и заземлителями.

Нормативное значение переходного сопротивления должно быть менее 0,05 Ом, что подтверждает надежную электрическую связь элементов системы.

3. Определение сопротивления заземлителя.

Заземление — ключевой элемент ПСМ. Если сопротивление заземления превышает допустимые значения, система не сможет эффективно отводит ток молнии в грунт. Анализ осуществляется специальными приборами по установленным методикам.

Что входит в проверку систем молниезащиты

Комплексное обследование включает ряд этапов:

• оценка соответствия установленного защитного комплекса проектной документации и нормативным требованиям;
• визуальный осмотр всей конструкции;
• контроль электрической связи между молниеприёмником и заземляющим контуром;
• определение контактного сопротивления болтовых соединений;
• оценка состояния изоляции;
• обследование заземляющего устройства;
• оценка прочности и сохранности сварных соединений;
• измерение сопротивления заземляющего контура каждого отдельного молниеотвода.

При повторных проверках важно учитывать, что сопротивление заземления не должно превышать значение, полученное при приёмо-сдаточных испытаниях, более чем в 5 раз.

Контроль может быть:

• выборочным (отдельные элементы);
• комплексным (вся система в целом).

Периодичность проведения проверки молниезащиты

Документальное оформление результатов проверки молниезащиты

По итогам испытаний оформляется протокол проверки молниезащиты по требованиям ГОСТ Р 50571.16-2019. В документе указываются:

• сведения об инициаторе и проверяющей организации;
• номер и срок действия лицензии;
• цель анализа и перечень НТД;
• климатические условия и состояние грунта;
• тип и количество приемников, токоотводов и заземлителей;
• состояние сварных и болтовых соединений;
• фактическое и допустимое сопротивление заземления;
• перечень применяемых измерительных приборов;
• данные о поверке оборудования;
• ФИО и должности экспертов.

На основании протокола составляется акт проверки, который утверждается руководителем организации.

Испытания имеют право выполнять только специализированные организации, обладающие:

• аккредитацией или лицензией;
• поверенными измерительными приборами;
• квалифицированным персоналом;
• опытом проведения электротехнических испытаний.

Самостоятельные или формальные проверки без измерений не имеют юридической силы и не принимаются надзорными органами.

Паспорт молниезащиты и дополнительные документы

Для системы молниезащиты оформляется паспорт, который содержит основные технические характеристики, схему, результаты испытаний и данные о проверках.

Также в ряде случаев требуются:

• декларации соответствия (например, по ПП №2425 для высоковольтного оборудования);
• техническая документация.

Для оформления обращайтесь к экспертам центра «Гортест Урал» — мы сопровождаем проекты на всех этапах, от первичной проверки до получения полного комплекта документов.
