Испытание анкеров

Надежность крепления зависит от характеристик анкера, прочности основания, глубины установки, расстояния до края конструкции, качества монтажа. Для ответственных узлов фактические параметры при необходимости подтверждают практическим контролем.

Испытание анкеров позволяет определить, как соединение работает под нагрузкой, насколько устойчиво удерживается в бетоне, кладке или другом материале, при каком усилии возникает недопустимое перемещение либо разрушение. Такие работы проводят при строительстве, реконструкции, техническом обследовании зданий.

Метод выбирают с учетом типа изделия, материала конструкции, условий эксплуатации. Для механических анкеров применяют ГОСТ Р 56731-2023, для клеевых — ГОСТ Р 58387-2024, для пластиковых — ГОСТ Р 58768-2019. Натурные проверки на строительном объекте выполняют по ГОСТ Р 71447-2024. Для креплений, рассчитанных на эксплуатацию в сейсмических районах, применяется ГОСТ Р 58430-2019.

Какие виды анкеров испытывают

Принцип фиксации определяет поведение соединения при воздействии внешних усилий. На практике применяются:

• механические анкеры с распорным либо клиновым принципом крепления;
• клеевые модели со специальным химическим составом;
• пластиковые изделия для бетона, каменной кладки;
• тарельчатые элементы для фасадной теплоизоляции;
• анкеры-шурупы;
• модели с уширением.

ГОСТ Р 56731-2023 распространяется на механические анкеры, устанавливаемые в готовое основание из тяжелого бетона. В область стандарта входят модели с контролем момента затяжки, перемещения, анкеры-шурупы, крепеж с уширением.

Для клеевых систем учитывают свойства состава, подготовку отверстия, глубину заделки, температуру монтажа. При использовании пластиковых изделий большое значение имеет материал стены: тяжелый или ячеистый бетон, кирпич, блоки могут по-разному воспринимать одинаковое усилие.

Для чего проводят испытания

Проверка требуется, когда необходимо установить фактическую несущую способность соединения либо подтвердить выбранное проектное решение. Полученные данные помогают понять, подходит ли конкретный крепеж для предусмотренных условий эксплуатации.

Работы могут потребоваться:

• перед монтажом ответственных элементов;
• при устройстве фасадных систем;
• для крепления инженерного оборудования;
• при установке ограждений;
• во время реконструкции здания;
• при усилении стен, перекрытий, других конструкций;
• при техническом обследовании объекта;
• после появления трещин или деформаций;
• при замене предусмотренного проектом типа крепежа.

Натурное исследование особенно полезно, если свойства существующей конструкции точно не известны. Фактическая прочность бетона может отличаться от проектной, а кладка — содержать пустоты, дефекты, неоднородные участки.

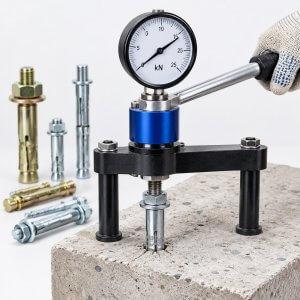

Испытания анкеров на вырыв

При растягивающем воздействии усилие направлено от поверхности конструкции. Испытания анкеров на вырыв показывают, насколько надежно элемент удерживается в материале, как меняется его положение при увеличении нагрузки.

Крепеж нагружают по установленной методике. Контроль продолжают до предусмотренного значения либо до наступления принятого критерия.

Испытание анкера на вырывание может закончиться выходом элемента из отверстия, образованием бетонного конуса, раскалыванием участка возле края, повреждением кладки. Для клеевого крепления возможны нарушение сцепления состава или проскальзывание стержня. Отдельный вариант — разрушение металлической части.

Вид повреждения помогает определить слабое место узла. Причина может быть связана с материалом конструкции, выбранным изделием, химическим составом либо технологией монтажа.

Испытание анкера на срез

Если усилие действует вдоль поверхности конструкции, оценивается сопротивление сдвигу. Испытание анкера на срез позволяет установить, выдерживает ли соединение расчетное воздействие без чрезмерного смещения или разрушения.

В реальных условиях крепление может одновременно воспринимать растяжение, сдвиг. Поэтому окончательную схему выбирают по проекту, назначению товара, предполагаемому режиму эксплуатации.

Как проходит испытание товаров

Основные этапы процедуры:

• изучение проектной или технической документации;
• осмотр участка;
• выбор точек контроля;
• оценка способа установки;
• монтаж испытательного оборудования;
• приложение нагрузки по принятой схеме;
• регистрация показаний;
• осмотр участка после нагружения;
• обработка полученных данных.

Для уже эксплуатируемых соединений дополнительно оценивают коррозию, трещины, сколы, деформации. На новых участках проверяют глубину заделки, соблюдение технологии монтажа, расстояние до края конструкции.

Количество контрольных точек устанавливают по задаче, характеристикам объекта, выбранной методике. Результат одного крепления нельзя автоматически распространять на всю конструкцию, если свойства материала или условия установки различаются.

Что фиксируют во время испытаний

Одного максимального значения нагрузки недостаточно для оценки работы соединения. Во время нагружения специалист отслеживает несколько параметров.

Обычно фиксируют:

• тип анкера;
• характеристики конструкции;
• глубину установки;
• приложенное усилие;
• величину перемещения;
• появление трещин;
• образование сколов;
• характер разрушения;
• параметры оборудования;
• условия проведения работ.

Полученные значения сопоставляют с проектными требованиями или критериями выбранной методики. Если результат неудовлетворительный, может потребоваться другой тип крепежа, изменение глубины монтажа, схемы размещения либо усиление конструкции.

После завершения работ данные систематизируют. Основным лабораторным документом становится протокол испытаний анкеров. В нем могут быть указаны:

• номер, дата документа;
• сведения об исполнителе;
• данные заказчика;
• наименование объекта;
• тип исследуемого крепежа;
• характеристики конструкции;
• расположение контрольных точек;
• примененная методика;
• сведения об оборудовании;
• параметры нагружения;
• полученные значения;
• характер разрушения;
• выводы.

Если требуется протокол в области аккредитации, до заключения договора необходимо проверить область аккредитации лаборатории.

Акт испытания анкера может оформляться для фиксации проведенных работ непосредственно на объекте. В нем отражают место контроля, сведения о крепеже, условия проведения процедуры, полученный результат. Если заказчику нужен официальный лабораторный документ, оформляют протокол.

Нужен ли сертификат на анкеры

Металлический крепеж может классифицироваться по коду ТН ВЭД ЕАЭС 7318. По ОКПД 2 резьбовые изделия относятся, в частности, к группе 25.94.11, нерезьбовые — 25.94.12. Точный код определяют по конструкции, материалу, назначению продукции.

Необходимость обязательной оценки зависит от области применения. Для обычных анкерных болтов, используемых в строительстве, отдельная обязательная сертификация только по факту такого назначения не предусмотрена.

Если продукция не подпадает под обязательное подтверждение соответствия, можно оформить отказное письмо. Документ носит информационный характер, поэтому не служит подтверждением качества, прочности или безопасности изделия.

Иной порядок действует, когда крепеж является частью продукции, регулируемой техническими регламентами ЕАЭС. Например, специальные элементы могут использоваться в средствах индивидуальной защиты от падения с высоты, промышленном оборудовании, отдельных электротехнических устройствах. Необходимость сертификата или декларации в таких случаях определяют по назначению конкретного товара.

Производитель или поставщик вправе пройти добровольную сертификацию. Такой документ может использоваться при закупках, продвижении товара, подтверждении заявленных характеристик.

Для фундаментных болтов применяются ГОСТ 24379.0-2012, ГОСТ 24379.1-2012. Если изделие выпускается не по государственному стандарту, изготовитель может разработать технические условия. В ТУ устанавливают характеристики продукции, правила приемки, методы контроля, требования к упаковке, хранению, эксплуатации. Положения документа должны учитывать обязательные нормы законодательства.

Для рассматриваемых строительных анкеров обязательная маркировка в системе «Честный знак» не установлена. Перечни маркируемой продукции меняются, поэтому перед выпуском нового товара их следует сверять с действующими нормативными актами.

Где пройти испытания

Эксперты центра помогут организовать испытания, подобрать лабораторию, подготовить исходные материалы. Дополнительно доступны:

• добровольная сертификация;
• добровольная пожарная сертификация;
• оформление экспертного заключения;
• получение сертификатов, деклараций, СГР для продукции, где такие документы предусмотрены;
• разработка технических условий;
• подготовка чертежей;
• разработка паспорта, руководства по эксплуатации;
• регистрация товарного знака;
• разработка логотипа;
• подготовка материалов для включения продукции в реестры Минпромторга;
• сертификация систем менеджмента по ISO 9001, ISO 14001, ISO 45001.

Чтобы определить порядок работ, достаточно предоставить сведения о продукции, строительной конструкции, предполагаемой нагрузке. Направляйте заявки!
